عيوب ناتجه عن طرق اللحام Welding process related (التجاويف Cavities وتسمى ايضاً بالبخبخة (( Porosity)

عيوب ناتجه عن طرق اللحام

 Welding process related

التجاويف Cavities وتسمى ايضاً بالبخبخة (( Porosity

وهي عيب في وصلة اللحام ينتج عن احتباس غازات داخل اللحام اثناء تجمد معدن اللحام. وتأخذ التجاويف عادة الشكل الكروي وتسمى بالمسامات porosities او الشكل الاسطواني ويطلق

عليها اسم الثقب الدودي Wormhole

 أسبابها
- تلوث العينة قبل اللحام ( زيت و شحم و طلاء و...)
- تلوث سلك اللحام المستخدم ( زيت و شحم و .....) أو رطوبة
- تلوث الغاز المستخدم في حماية اللحام (CO2,ARGON ) كما في لحام ال( GTAW)
- استخدام سلك لحام غير مناسب للوصلة
- استخدام عملية لحام غير مناسب للوصلة
- عدم إحكام (الدروة) الحماية من الرياح
- قلة خبره من اللحام أسلوب غير مناسب

صور للتوضيح

صور توضحية

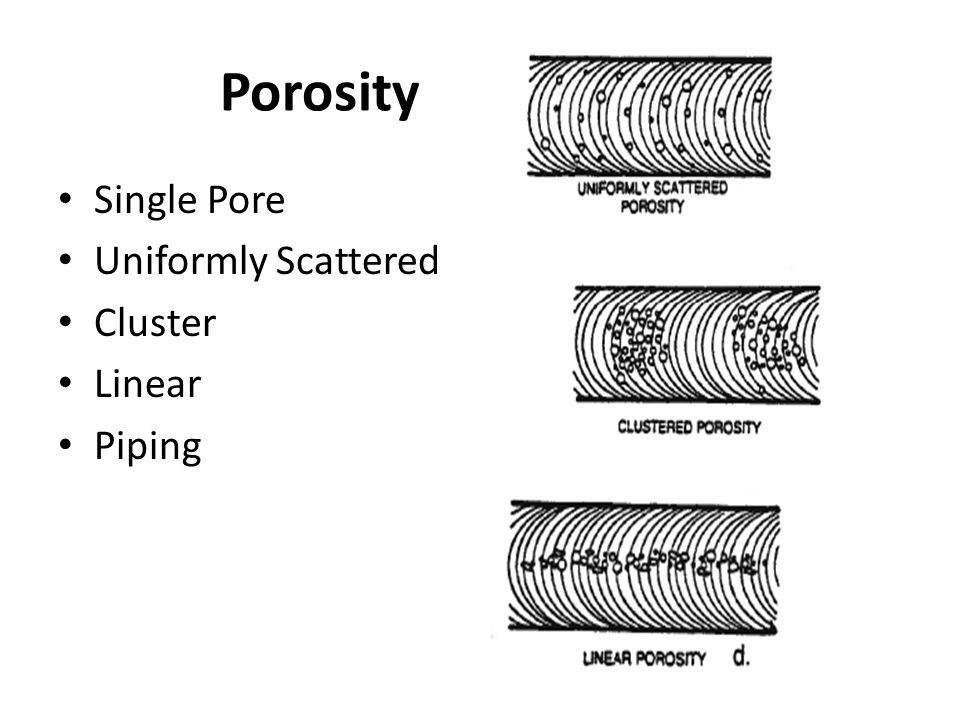

أنواع البخبخة
- البخبخة العشوائية و تحدث بدون انتظام أثناء اللحام Uniformly Scattered

- البخبخة المتمركزة و تحدث بدون انتظام أثناء اللحام

 Cluster Porosity

- بخبخة أسطوانية الشكل ممتدة و تحدث غالبا في الغرز

 Worm Hole

- بخبخة بطول اللحام على خط واحد في الغرز

 Aligned Porosity

 طريقة اكتشافه
- التصوير بالأشعة (جاما أو اكس)
- افضل طريقه وأدق الكشف بالموجات فوق الصوتية

Porosity

If you read very much of this book, you quickly figure out that porosity(tiny holes in the weld) can be a serious problem in your welds (especially stick or mig welds). Your molten puddle releases gases like hydrogen and carbon dioxide as the puddle cools; if the little pockets of gas don’t reach the surface before the metal solidifies, they become incorporated in the weld, and nothing can weaken a weld joint quite like gas pockets. Take a gander at Figure  for an example of porosity.

Following are a few simple steps you can take to reduce porosity in your
welds:
✓ Make sure all your materials are clean before you begin welding.
✓ Work on proper manipulation of your electrode.
✓ Try using low-hydrogen electrodes.
